Nasz zawór zwrotny klapowy MSS SP-71 to zawór zwrotny z kołnierzem metalowym, zaprojektowany w celu zapobiegania przepływowi wstecznemu w rurociągach. Dostępne są dwa standardy projektowe: MSS SP-71-2011 i AWWA C508-2017. Wymiary zabudowy zgodne z ANSI B16.10-2022, wiercenie kołnierza zgodnie z ANSI B16.1-2020 Class125.
Korpus zaworu i pokrywa są wykonane z żeliwa lub żeliwa sferoidalnego, z wymiennym pierścieniem gniazda i pierścieniem talerzowym z odlewanego brązu lub stali nierdzewnej SS304. Tarcza na zawiasach otwiera się pod ciśnieniem płynu w kierunku przeciwnym do przepływu i automatycznie zamyka się, aby zatrzymać przepływ wsteczny w przypadku odwrócenia przepływu. Rozmiary wahają się od 2,5" do 24", odpowiednie do systemów rurociągów wodnych, naftowych i gazowych w projektach komunalnych i przemysłowych.
Zawór zwrotny MSS SP-71
Opis
| Zgodność ze standardami | MSS SP-71 |
| Rozmiar twarzy-do- | ANSI B16.10 (klasa 125LB/150LB) |
| Standardowy kołnierz | ANSI B16.1 (125 funtów/150 funtów) |
| Ocena ciśnienia | 125S/150S, 200WOG (para/woda/olej/gaz) |
| Odpowiednie medium | Czysta woda, lekki olej,-niekorozyjny gaz |

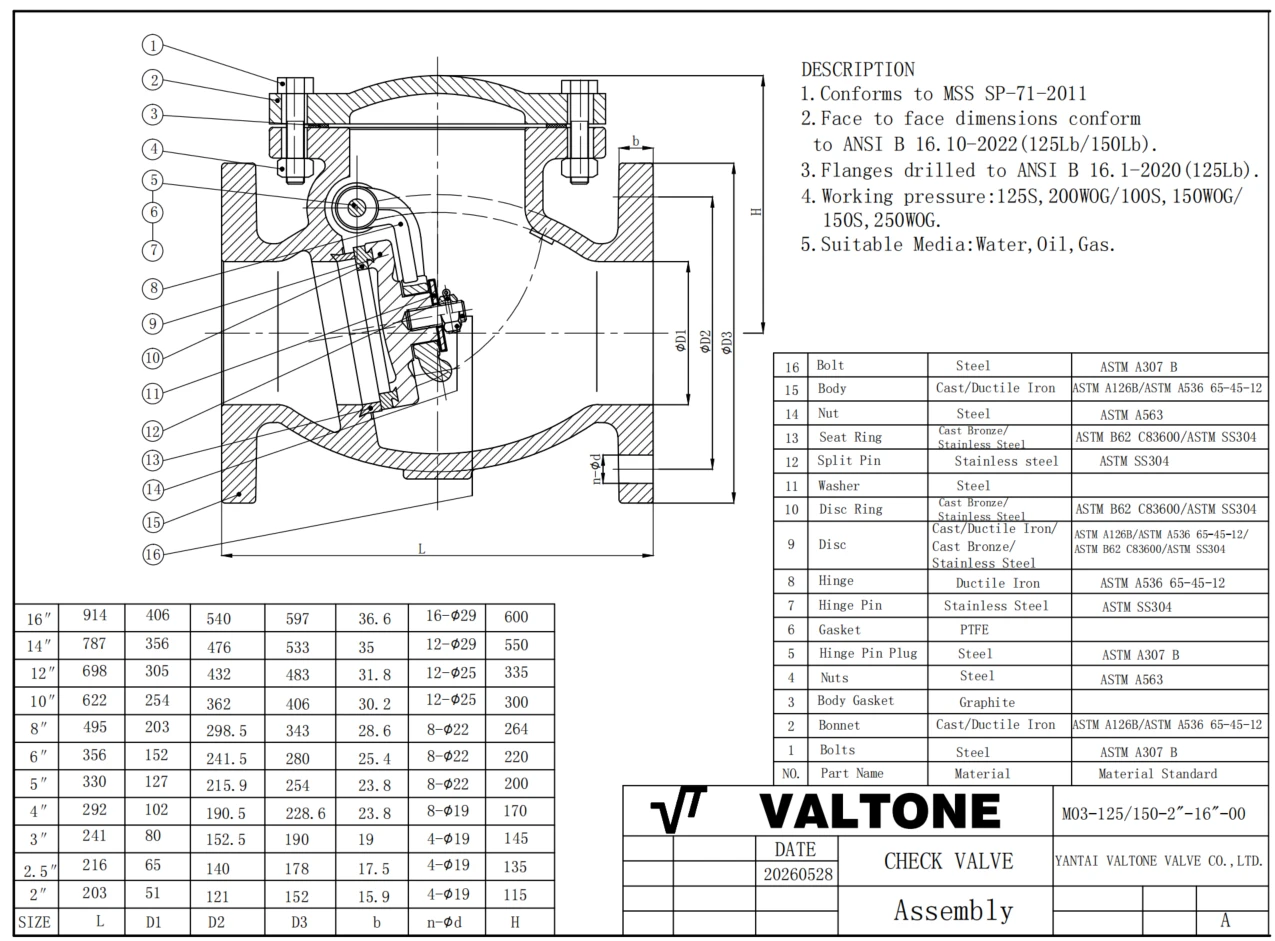

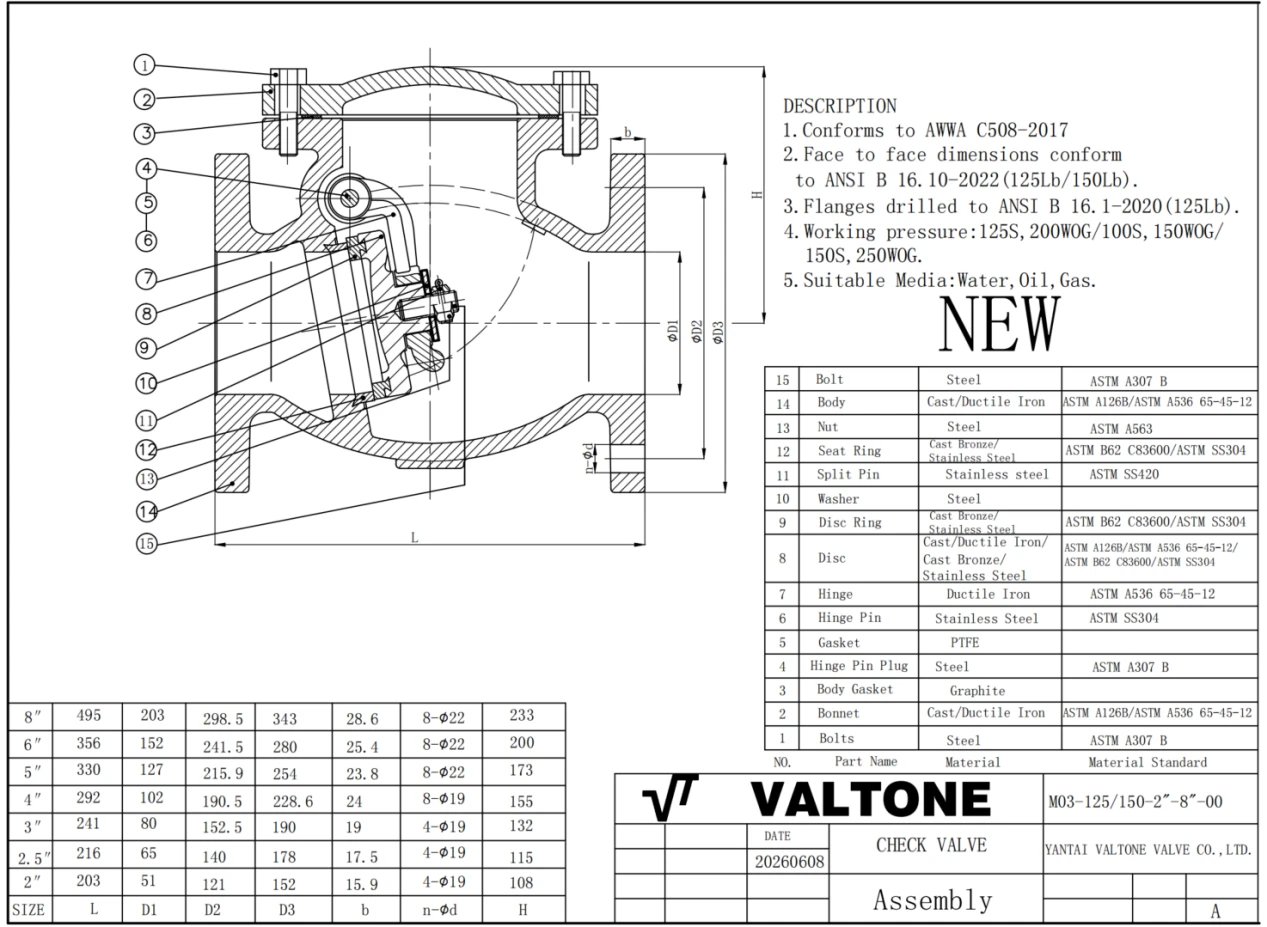

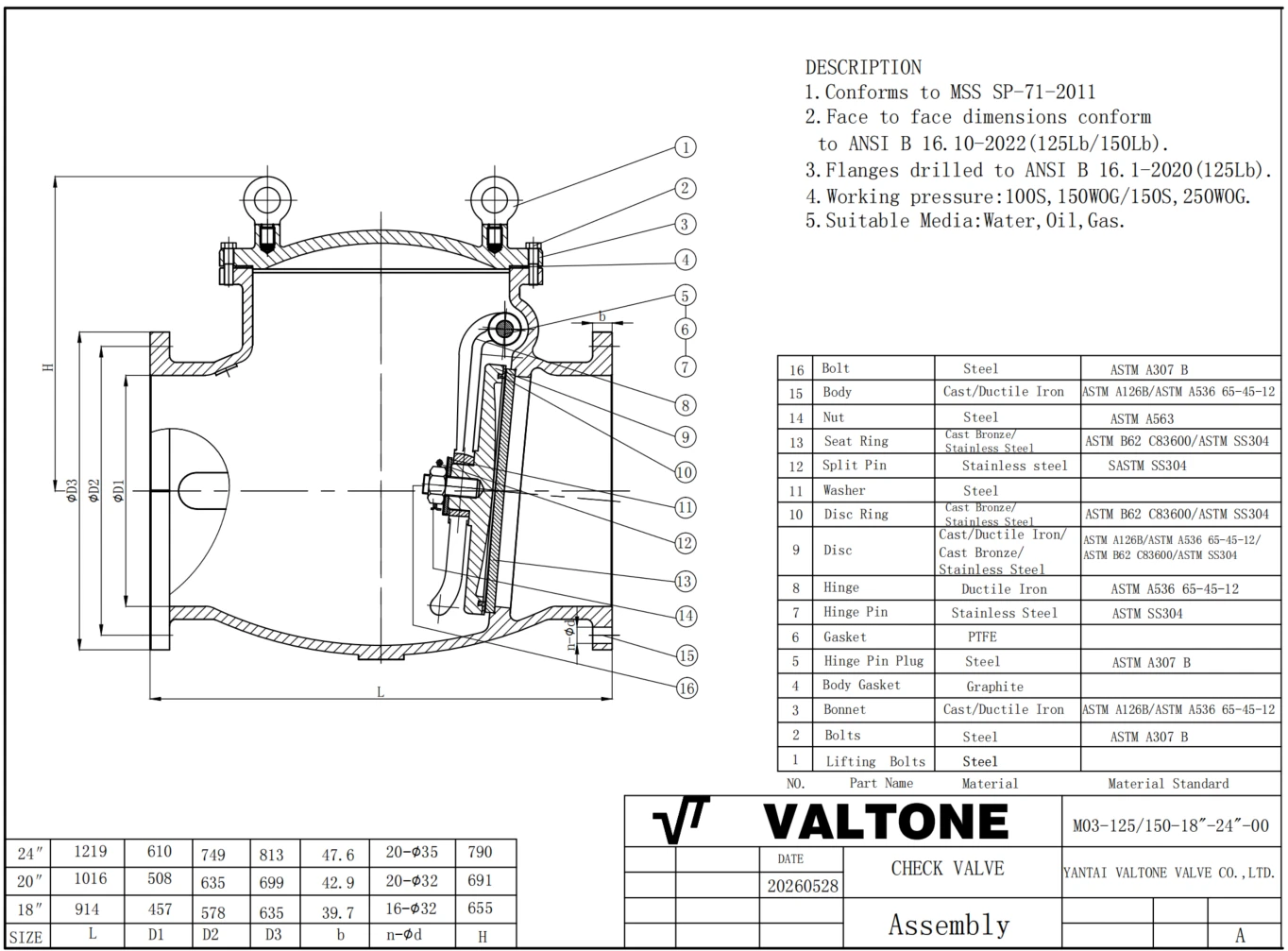

Pełnowymiarowa tabela wymiarów
|
Rozmiar |
L |
D1 |
D2 |
D3 |
b |
n-φd |
H |
|
2" |
203 |
51 |
121 |
152 |
15.9 |
4-φ19 |
108 |
|
2.5" |
216 |
65 |
140 |
178 |
17.5 |
4-φ19 |
115 |
|
3" |
241 |
80 |
152.5 |
190 |
19 |
4-φ19 |
135 |
|
4" |
292 |
102 |
190.5 |
228.6 |
23.8 |
8-φ19 |
170 |
|
5" |
330 |
127 |
215.9 |
254 |
23.8 |
8-φ22 |
200 |
|
6" |
356 |
152 |
241.5 |
280 |
25.4 |
8-φ22 |
220 |
|
8" |
495 |
203 |
298.5 |
343 |
28.6 |
8-φ22 |
264 |
|
10" |
622 |
254 |
362 |
406 |
30.2 |
12-φ25 |
300 |
|
12" |
698 |
305 |
432 |
483 |
31.8 |
12-φ25 |
335 |
|
14" |
787 |
356 |
476 |
533 |
35 |
12-φ29 |
550 |
|
16" |
914 |
406 |
540 |
597 |
36.6 |
16-φ29 |
600 |
|
18" |
914 |
457 |
578 |
635 |
39.7 |
16-φ32 |
655 |
|
20" |
1016 |
508 |
635 |
699 |
42.9 |
20-φ32 |
691 |
|
24" |
1219 |
610 |
749 |
813 |
47.6 |
20-φ35 |
790 |
Lista materiałów części
|
NIE. |
Nazwa części |
Opcja materiałowa |
Odniesienie do normy materiałowej |
|
1 |
Śruba |
Stal |
ASTM A307 B |
|
2 |
Czapeczka |
Żeliwo / żeliwo sferoidalne |
ASTM A126B / ASTM A536 |
|
3 |
Uszczelka korpusu |
Grafit |
Grafit klasy przemysłowej |
|
4 |
Zatyczka sworznia zawiasu |
Stal |
ASTM A307 B |
|
5 |
Uszczelka |
PTFE |
Materiał uszczelniający PTFE |
|
6 |
Sworzeń zawiasu |
Stal nierdzewna |
ASTM SS304 |
|
7 |
Zawias |
Żeliwo sferoidalne |
ASTM A536 65-45-12 |
|
8 |
Dysk |
Żeliwo / żeliwo sferoidalne / brąz |
ASTM A126B / ASTM B62 |
|
9 |
Pierścień Dysku |
Odlew z brązu / stal nierdzewna SS304 |
ASTM B62 / ASTM SS304 |
|
10 |
Pralka |
Stal |
Stal węglowa |
|
11 |
Dzielony pin |
Stal nierdzewna |
ASTM SS304 |
|
12 |
Pierścień siedzenia |
Odlew z brązu / stal nierdzewna SS304 |
ASTM B62 / ASTM SS304 |
|
13 |
Nakrętka |
Stal |
ASTM A563 |
|
14 |
Ciało |
Żeliwo / żeliwo sferoidalne |
ASTM A126B / ASTM A536 |
Typowy zakres zastosowania
- Miejskie wodociągi i kanalizacja
- Niskociśnieniowe linie dystrybucyjne ropy i gazu
- Rurociąg tłoczny stacji pomp
- Systemy obiegu wody w elektrowniach
- Ogólne rurociągi procesowe w przemyśle
Często zadawane pytania
Jakie normy mają zastosowanie do Twojego zaworu zwrotnego?
Dwie standardowe opcje: MSS SP-71-2011 i AWWA C508-2017. Wymiary zabudowy zgodne z ANSI B16.10-2022; kołnierze owiercone zgodnie z ANSI B16.1-2020 Class125.
Jakie wartości ciśnienia są dostępne dla zaworu zwrotnego MSS SP-71?
Ciśnienie robocze: 125S,200WOG/100S,150WOG/150S,250WOG. Wszystkie zawory są testowane hydrostatycznie zgodnie z API 598 i MSS SP-71.
Jakie opcje materiałowe są dostępne dla pierścienia gniazda?
Standardowym materiałem pierścienia gniazda i pierścienia tarczy jest odlew z brązu ASTM B62 C83600; Stal nierdzewna SS304 jest opcjonalnym ulepszeniem. Korpus i pokrywa mogą być wykonane z żeliwa lub żeliwa sferoidalnego. Sworzeń zawiasu to SS304.
Jakie są wymagania instalacyjne dla zaworu zwrotnego?
Zawór zwrotny klapowy przeznaczony jest głównie do poziomego montażu rurociągów. Aby otworzyć dysk, wymagana jest minimalna prędkość przepływu do przodu. Nie nadaje się do warunków bardzo niskiego przepływu.
Jaka jest różnica między zaworem zwrotnym wahadłowym a zaworem zwrotnym podnoszenia?
Zawór zwrotny wahadłowy wykorzystuje przegubowy dysk o niskim spadku ciśnienia, idealny do rurociągów o dużej średnicy. Zawór zwrotny podnoszący podnosi dysk w pionie, pasuje do czystych mediów o małych rozmiarach. Typ wahadłowy jest bardziej powszechny w przypadku miejskich wodociągów i dużych linii naftowych/gazowych.
